雷达测流原理

       当下雷达测流常应用于水利水文测量、渠道测流、灌区灌溉监测等多场景下，今天本文从原理出发讲述什么是雷达测流。 雷达测流是一种非接触式的流量测量技术，主要基于多普勒效应和雷达波反射原理来实现对流体表面流速的测量。

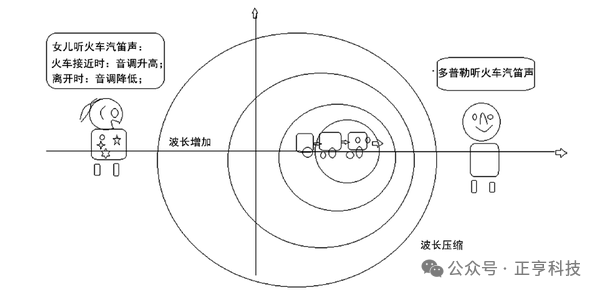

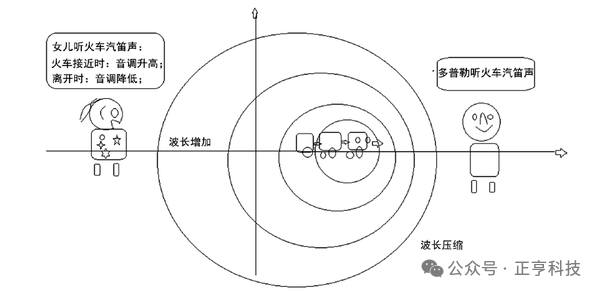

多普勒效应

当雷达发射的电磁波遇到运动的物体（如河流中的水流表面的微小波浪或漂浮物）时，反射波的频率会发生变化，这个频率变化量与物体的运动速度有关。这就是多普勒效应。具体来说，若雷达波源和观察者（在雷达测流中，观察者可以理解为雷达接收装置）之间有相对运动，观察者接收到的频率与波源发出的频率就会不同。当物体靠近波源运动时，接收到的频率升高；当物体远离波源运动时，接收到的频率降低。

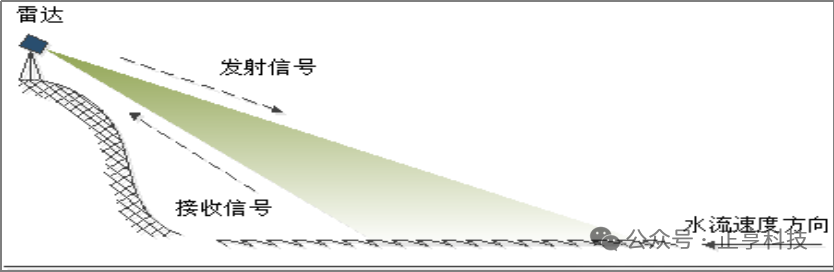

在雷达测流系统中雷达测流设备向水体表面发射一定频率（通常在微波频段，如 X 波段或 K 波段）的电磁波。水体表面的水流运动导致反射波产生多普勒频移。通过测量这个频移，就可以根据多普勒效应公式计算出水流表面的流速。

雷达波反射原理

雷达波在传播过程中遇到不同介质的分界面时，会发生反射。在雷达测流中，雷达波从空气传播到水体表面，由于空气和水的介电常数不同，就会产生反射。反射波的强度与多种因素有关，包括雷达波的入射角、水体表面的粗糙度等。一般来说，垂直入射时反射波强度相对较强，并且水体表面越粗糙，反射波的散射越明显。

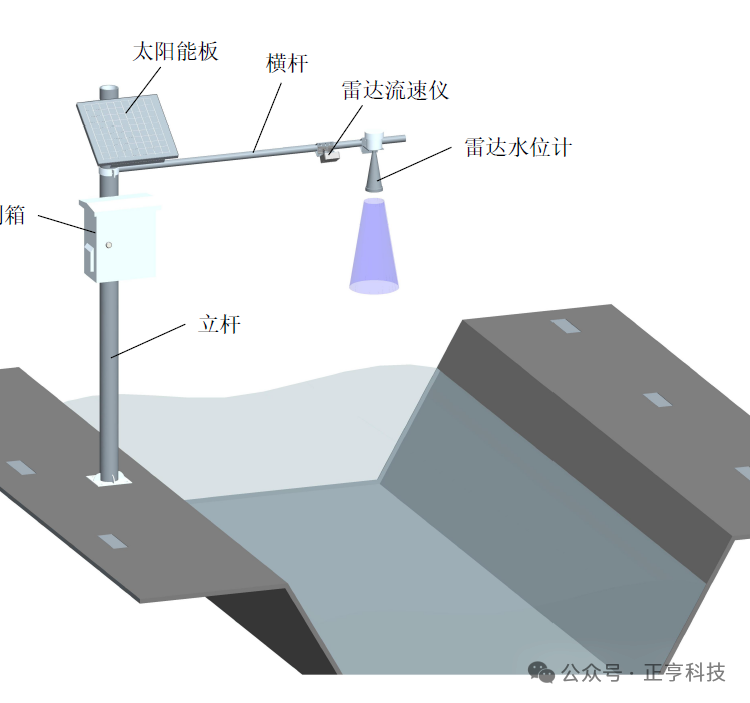

在雷达测流中的应用中，雷达测流仪器通过合适的天线设计和发射角度设置，使雷达波能够有效地照射到水体表面，并接收反射回来的雷达波。为了保证测量的准确性，需要考虑水体表面的情况。如果水体表面有大量的漂浮物或者波浪过大，可能会对反射波产生干扰，影响流速测量的精度。同时，雷达测流设备还需要根据实际情况对反射波进行滤波和处理，去除背景噪声和其他干扰信号，以便准确地提取出由水流运动引起的多普勒频移信号，从而计算出流速。

在实际的雷达测流应用中，通常还需要结合河道的几何形状（如过水断面的面积等）来计算流量。因为流量等于流速与过水断面面积的乘积，在得到表面流速后，通过一定的水力模型或者经验关系，将表面流速转换为断面平均流速，进而计算出流量。例如，对于规则的矩形或梯形河道，可以根据已知的河道宽度、水深以及测得的表面流速，通过一定的系数修正（一般通过实验或者数值模拟得到这个系数）来估算流量。

雷达流量计具有高精度、高稳定性的特点，加之其抗干扰、抗杂质性能优越，特别适用于小流量、高粘度、易凝易堵、高低温、强腐蚀、强振动等流量计量困难的工况中。用于江河、水库、湖泊、河道等自然水域水文监测；用于灌区主干渠、支渠等明渠流量监测，城市内涝道路积水、防洪防汛、地下管网等水位流量监测以及排水管网、排水口等。
