翻斗式雨量筒

设备介绍

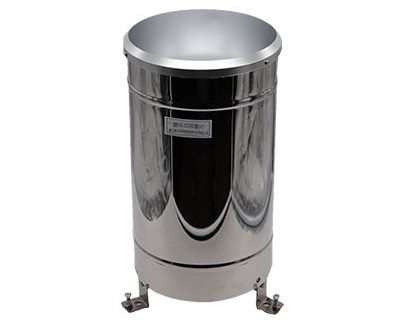

雨量筒由不锈钢外护罩、塑料承水口、过滤网、漏斗、工作平台、磁钢、干式舌簧管、轴承螺钉、翻斗部件、限位螺钉、锁紧螺母、支架、底座、底脚、水准泡、电缆护套、接线端子等主要部分所组成。

承水口收集的雨水，经过上筒（漏斗）过滤网，注入计量翻斗（翻斗是用工程塑料注塑成型的，中间用隔板分成两个等容积的三角斗室），它是一个机械双稳态结构，当一斗室接水时，另一斗室处于等待状态。

当所接雨水容积达到预定值时，由于重力作用使自己翻倒，处于等待状态，另一斗室处于工作状态。当其接水量达到预定值时，又自己翻倒，处于等待状态。在翻斗侧壁上装有磁钢，它随翻斗翻动时从干式舌簧管旁扫描，使两个干式舌簧管轮流通断。即翻斗每翻倒一次，干式舌簧管便送出一个开关信号（脉冲信号）。

每记录一个脉冲信号，便代表一定毫米降水，实现降水遥测的目的。

设备应用方向

本产品可广泛应用到山区暴雨、山洪灾害以及各种水文气象的监测报警。

设备拓扑图

设备优势与特点

本仪器为降水量测量一次仪表，其性能符合国家标准GB/T11832-2002《翻斗式雨量计》和国家标准GB/T11831-2002《水文测报装置遥测雨量计》相关要求。

本仪器的核心部件翻斗采用了三维流线型设计，使翻斗翻水更加流畅，且具有自涤灰尘、容易清洗的功能。
