水库大坝动态安全监测系统

    “十四五”时期水利改革发展到了关键时刻，为有效解决现阶段水利工程存在监测设施不全面、标准规范不完善、运行管理不系统等问题，我司通过卫星高精度定位、数字孪生、短历时降雨预报、洪水预报和AI智能视频识别等新一代技术，全面感知水库信息，强化监测预警预报，抓好工程巡查抢护，提供科学水库调度，精准保障水库安全，实现超前预报、精准预演、数字预演和全面预案。

水库大坝动态安全监测系统充分利用智能传感、通信、大数据、AI、数字孪生等技术，对水利设施的运行指标进行实时监测和预警，可基于3D数字孪生的模型进行各类仿真和预测，并具有丰富的物业化运营和日常管理功能。

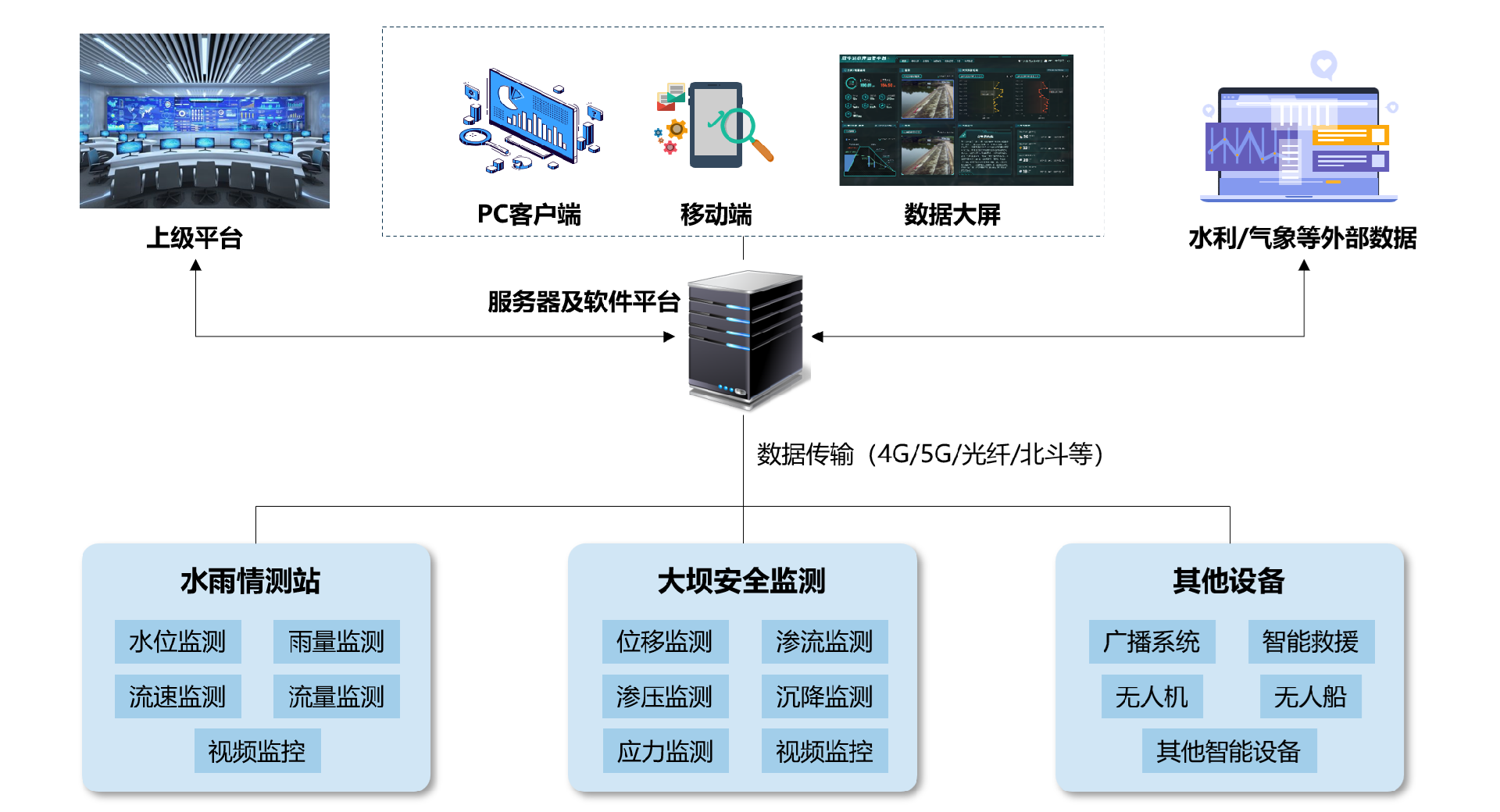

系统拓扑图

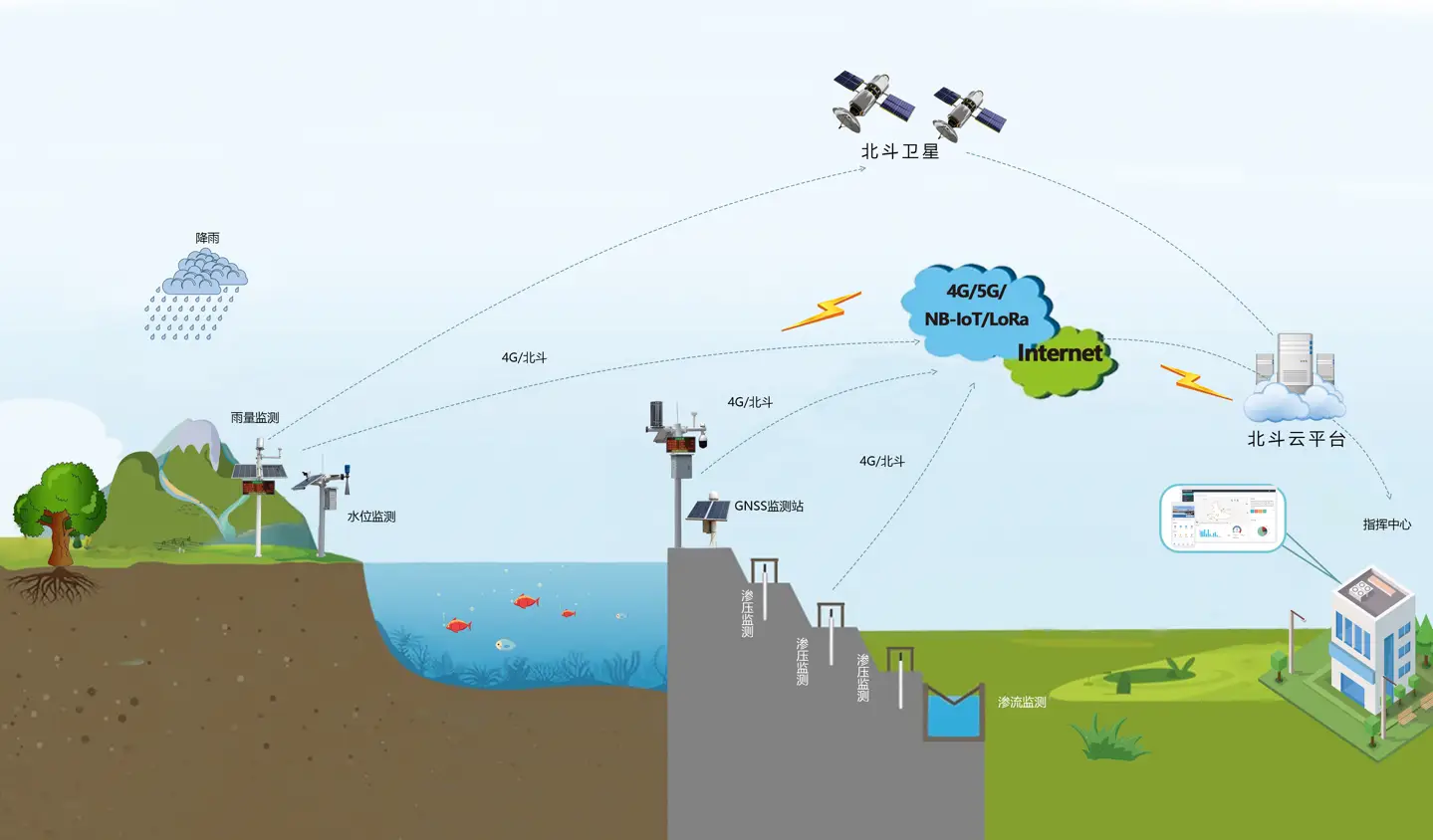

    系统可分为：雨水情监测系统、大坝安全监测系统、广播预警系统、语音对讲系统和LED本地显示系统等，通过4G/北斗/调频/光纤等无线+有线的方式，实现对水库智能化遥感、遥知和遥控。

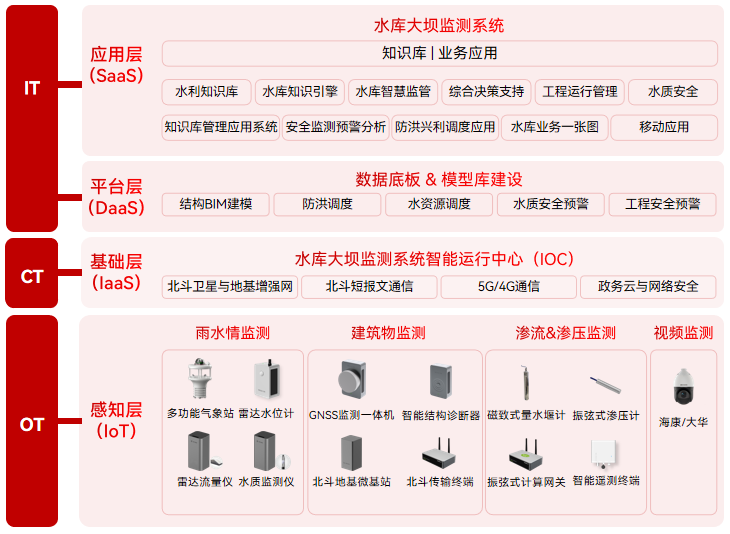

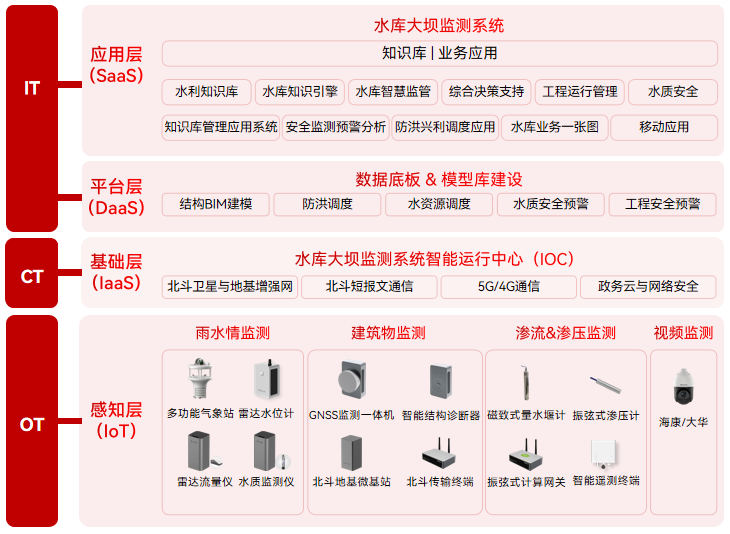

系统架构

系统功能

▊远程监测水库安全关键数据，实现信息化

• 大 坝：变形（水平位移、垂直位移、挠度、接缝位移、界面位移）渗流（渗流压力、渗流量）环境量（上下游水位、降水量、气温、水温）压力（应力）

• 水雨情： 库区降雨量、水库水位

• 闸 门： 闸位、闸前后水位、瞬时和累计流量、每个启闭机的运行状态、机组电流和电压等

• 水 质： 色度、水温、电导率、浊度、PH值、溶解氧、氨氮等

 ▊视频监控现场实况

• 闸门运行状态、水库水雨情实况、大坝周边环境等。

▊智能控制闸门，三种控制方式可切换

• 远程手控：通过监管软件远程控制闸门的升、降，提高时效性；

• 逻辑自控：根据水库水位，自动升、降闸门，实现自动化运行；

• 本地手控：通过闸门控制终端的按键操控，方便闸门现场调试。

▊异常自动报警，及时发现安全隐患

• 监测数据越限、监测设备故障、供电异常、通信中断时，自动报警。

• 报警限值可通过软件设置。

▊ 自动定时巡测，特殊情况下主动选测

• 非汛期且水库大坝运行稳定时，系统自动定时测量，采集、上报周期可任意设置。

• 汛期或大坝出现安全隐患等特殊情况下，可通过中心软件对重点监测部位实施任意频次测量。

▊智能运算处理，综合统计分析，按管理要求生成各种图表

• 自动存储历史数据，统计日、月、年报表。

• 统计分析渗压、水位、雨量等物理量的历年最大值和最小值、变幅、周期、年平均值及年变化趋势等。

• 综合分析，生成物理量过程曲线、分布图和相关图等，方便直观分析与判断。

▊具备人工测量接口，可进行补测、比测

• 大坝变形观测频次少，也可采用人工监测，将观测数据输入监管软件；

• 重要的监测量（如渗压、雨量等）除了自动外，还需要人工比测，以检验自动化测量的正确性和准确性。

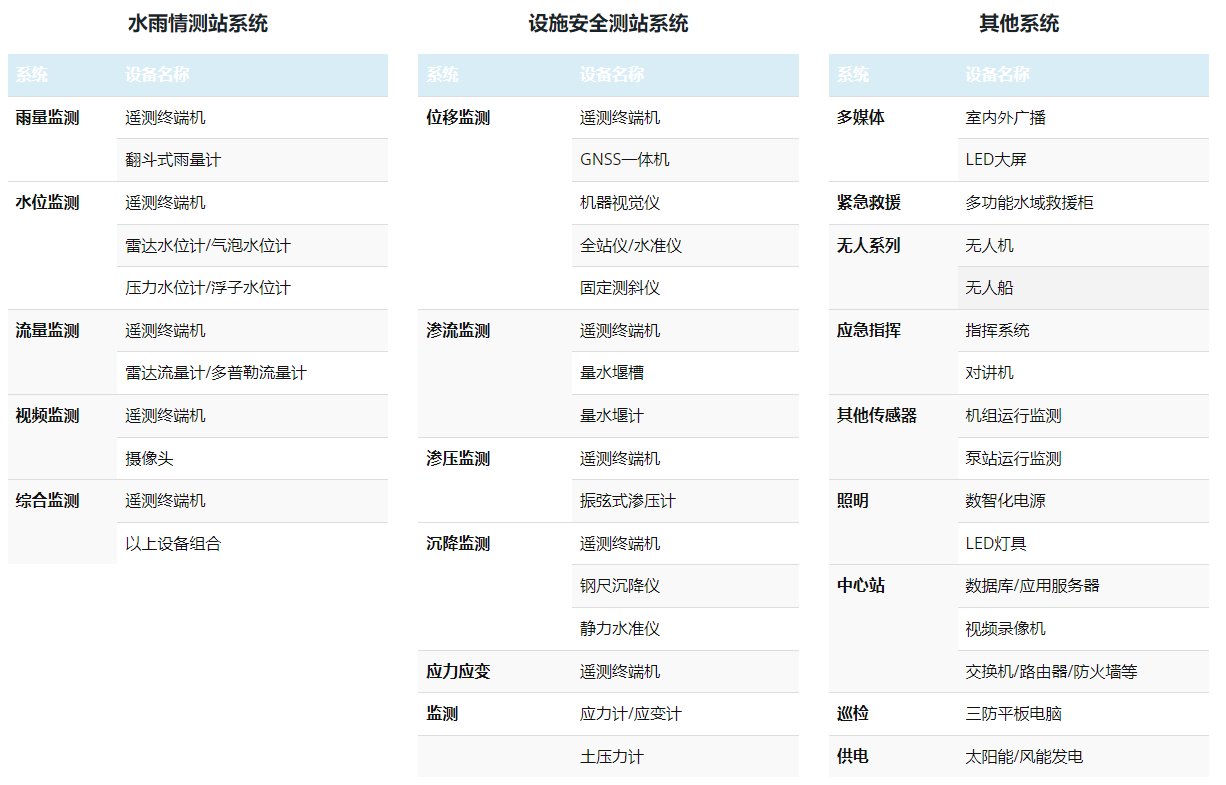

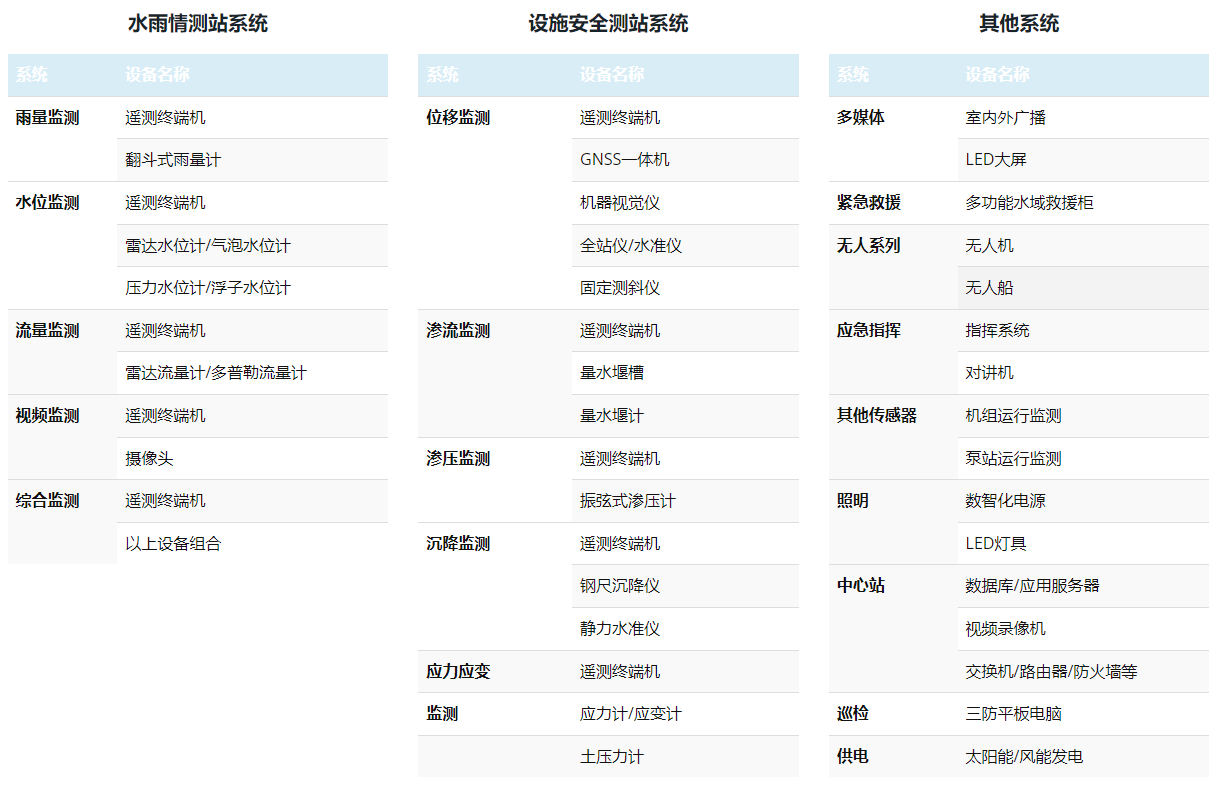

主要硬件设备

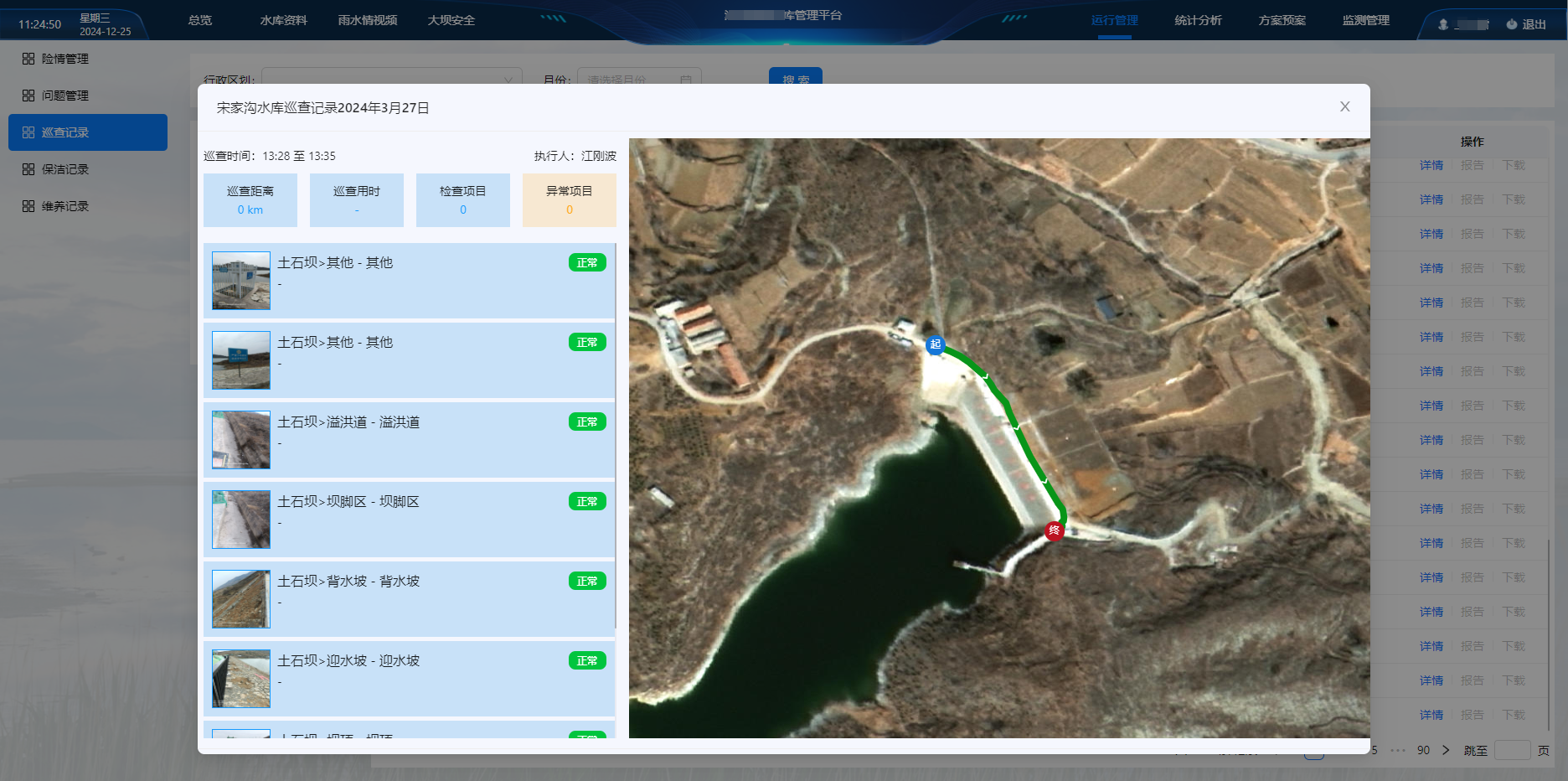

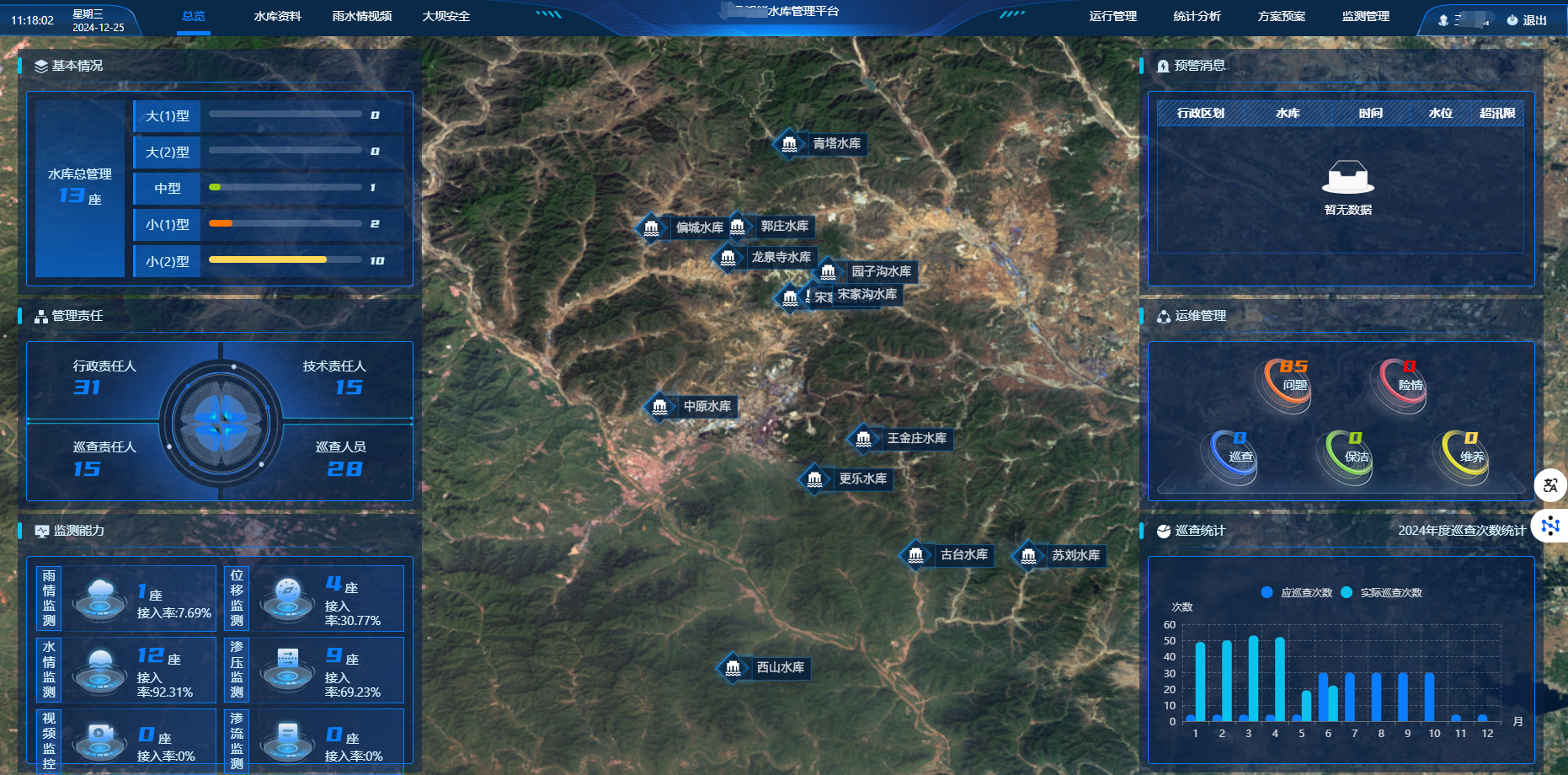

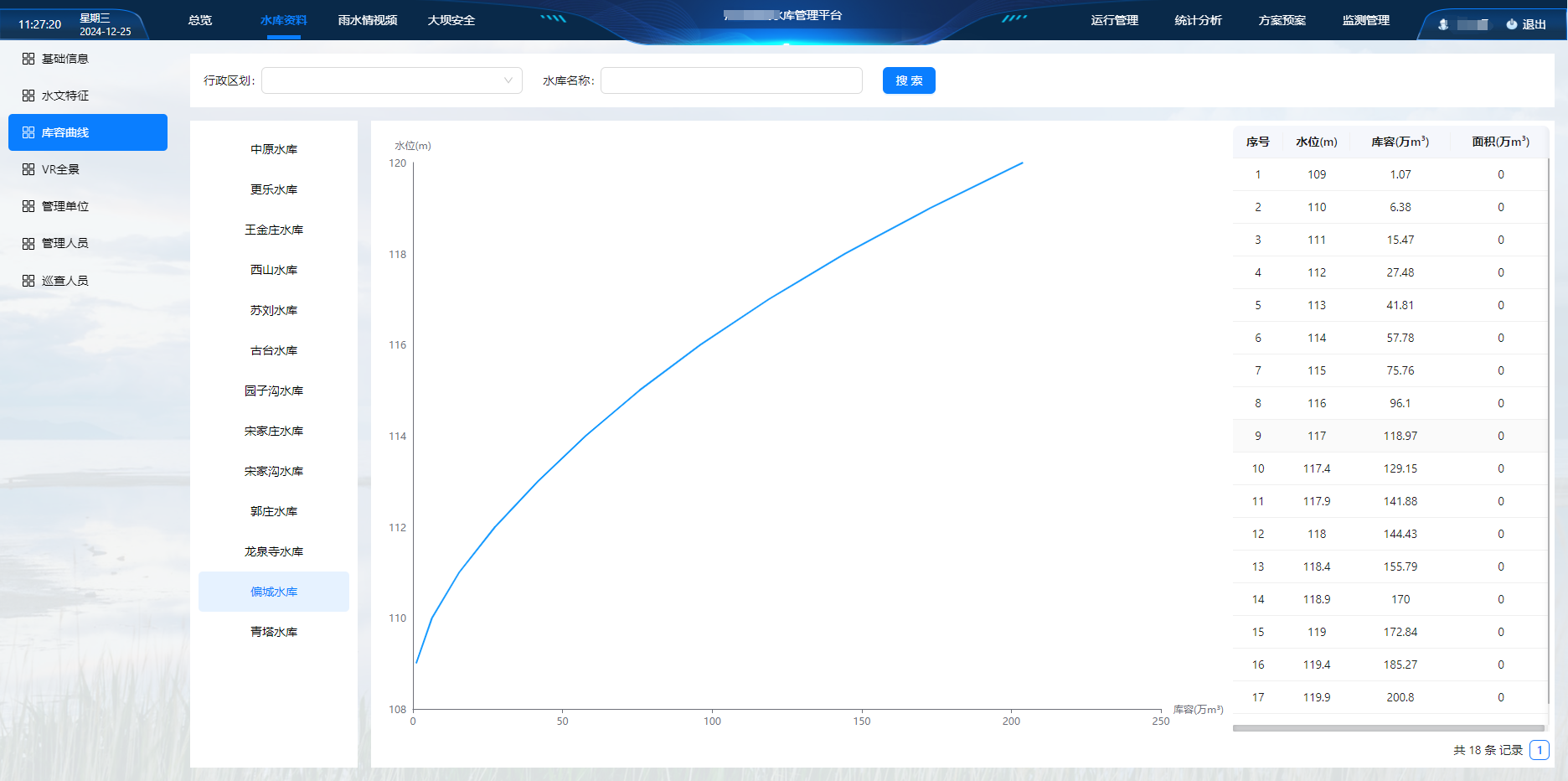

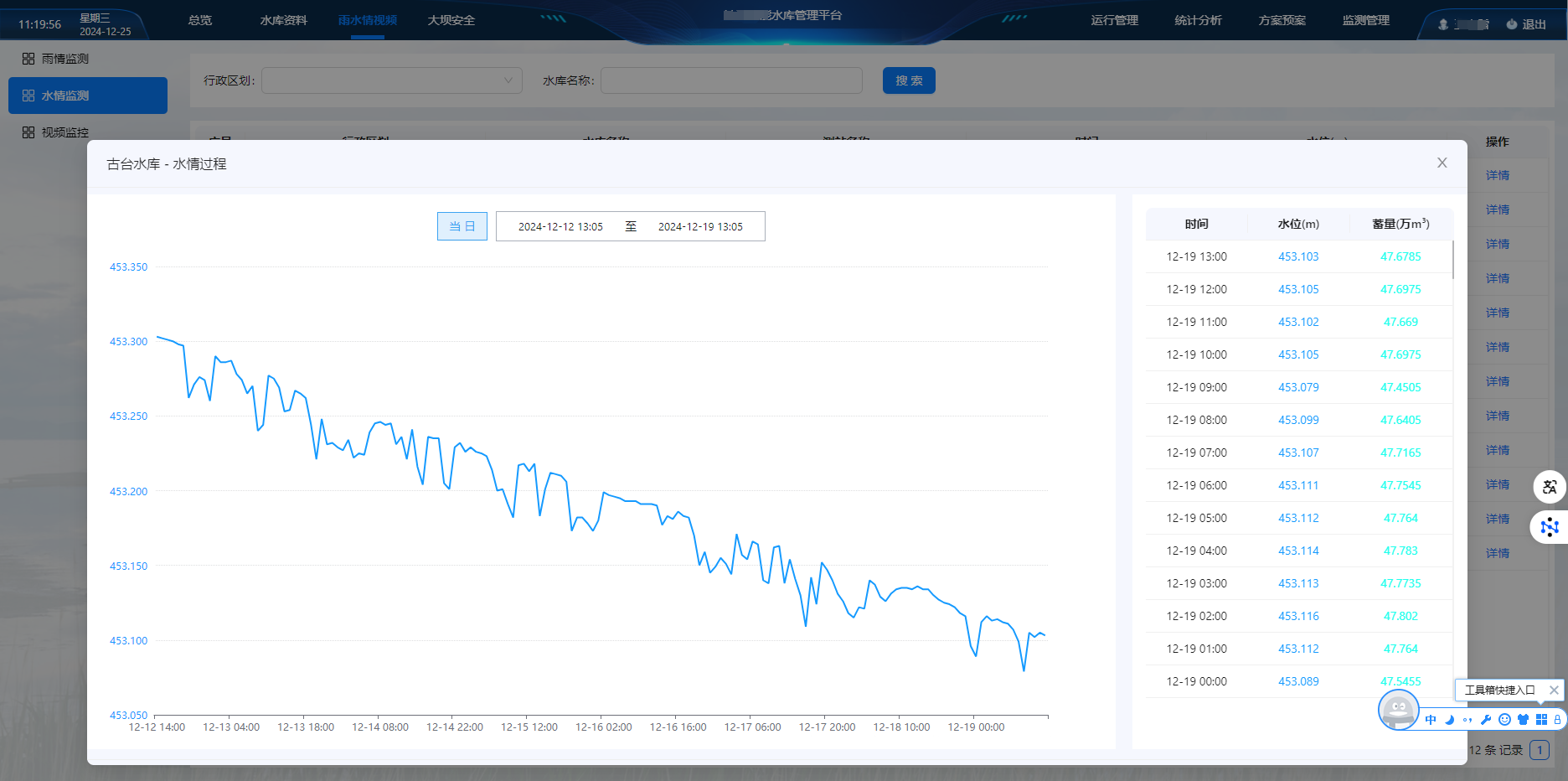

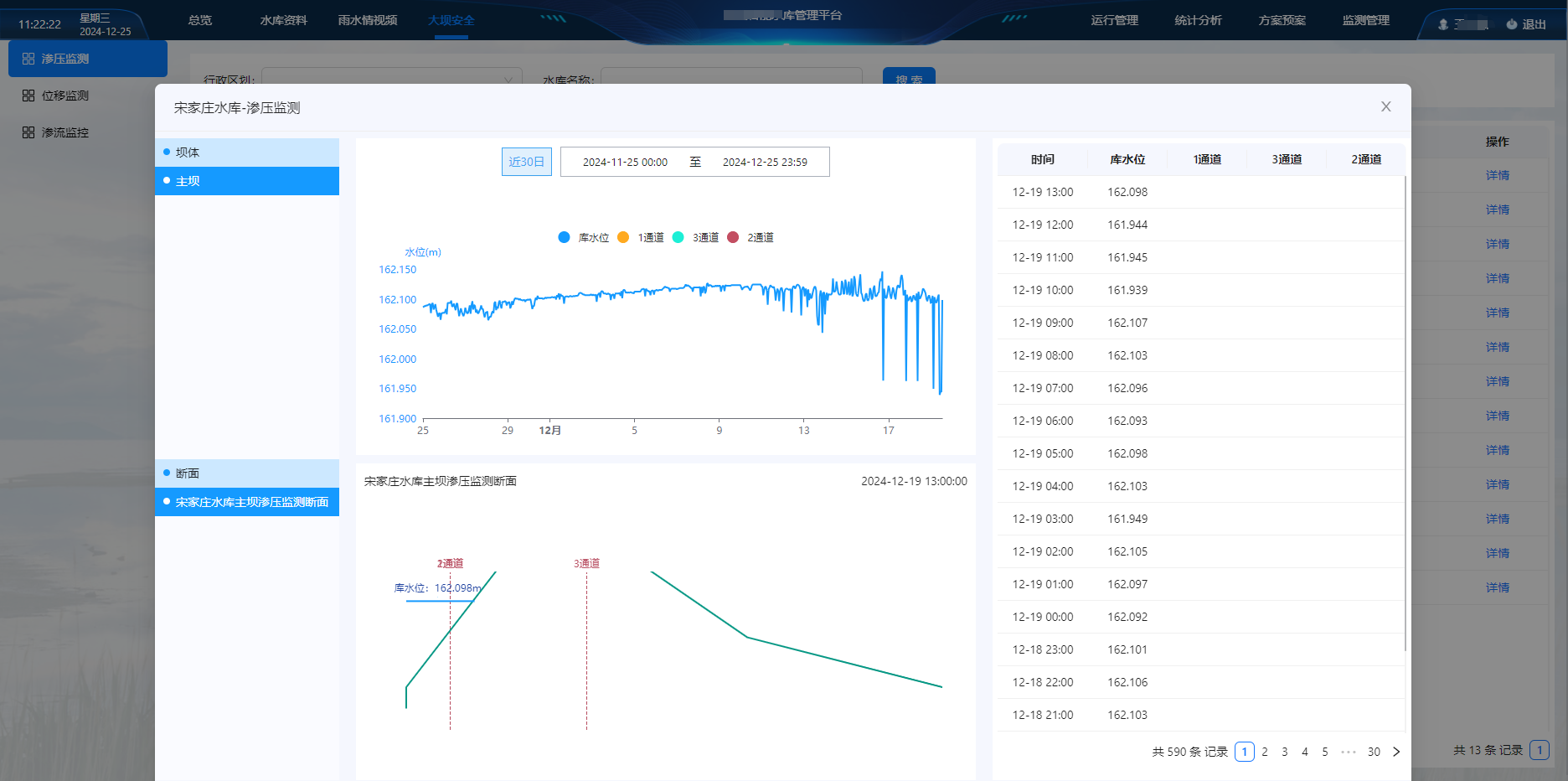

软件平台
